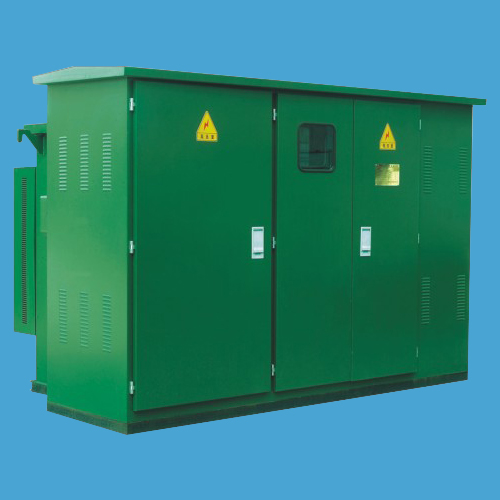

美式组合箱变

浏览次数:192      发布时间:2018-08-22 14:11:00

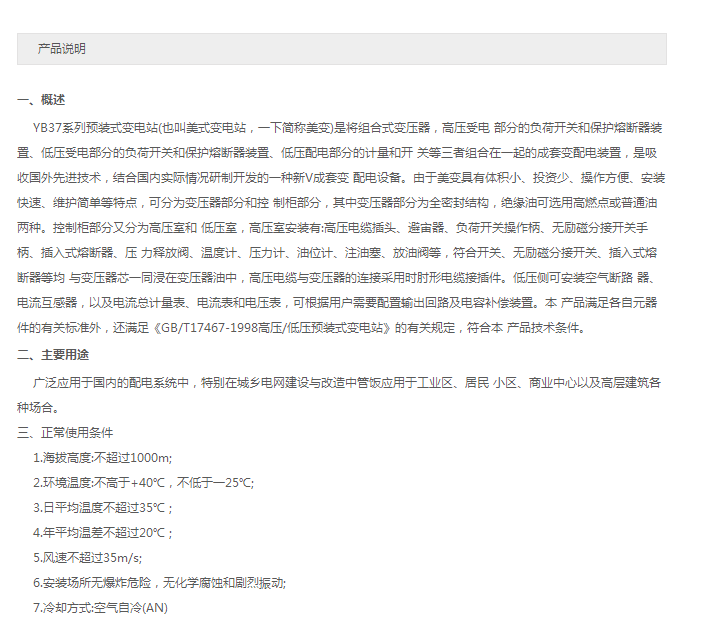

 产品说明
一、概述
 YB37系列预装式变电站(也叫美式变电站,一下简称美变)是将组合式变压器 ,高压受电部分的负荷开关和保护熔断器装置、低压受电部分的负荷开关和保护熔断器装置、低压配电部分的计量和开关等三者组合在一起的成套变配电装置 ,是吸
收国外先进技术,结合国内实际情兄研制开发的一种新V成套变配电设备。由于美变具有体积小投资少、操作方便、安装快速、维护简单等特点,可分为变压器部分和控制柜部分.其中变压器部分为全密封结构,绝缘油可选用高燃点或普通油两种。控制柜部分又分为高压室和低压室,高压室安装有:高压电缆插头、避宙器、负荷开关操作柄、无励磁分接开关手
柄、插入式熔断器、压力释放阀、温度计.压力计.油位计.注油塞、放油阀等,符合开关无励磁分接开关、插入式熔断器等均与变压器芯一同浸在变压器油中,高压电缆与变压器的连接采用时肘形电缆接插件。低压侧可安装空气断路器、电流互感器,以及电流总计量表电流表和电压表,可根据用户需要配置输出回路及电容补偿装置。本产品满足各自元器
件的有关标准外,还满足《GB/T17467-1998高压/低压预装式变电站》的有关规定,符合本产品技术条件。
二主要用途
 广泛应用于国内的配电系统中,特别在城乡电网建设与改造中管饭应用于工业区、居民小区、商业中心以及高层建筑各
种场合。
三正常使用条件
 1.海拔高度:不超过1000m;
 2.环境温度:不高于+40°C ,不低于一-25%C;3.日平均温度不超过359C ;4.年平均温差不超过20C ;5.风速不超过35m/s;
 6.安装场所无爆炸危险,无化学腐蚀和剧烈振动;
 7.冷却方式空气自冷(AN)
